Nuevo proyecto: SLO lead preamp + 6v6SE

Notapor nakonzaid » 17 Mar 2014 12:52

Hola!
Como acabo de ser papá (una semana tiene la pequeñaja je,je,je) no puedo ponerme a trastear con el SLO que tengo a medio terminar (desde hace años...)
Pero como esto del DIY es un vicio, se me ha ocurrido que sí puedo "idear" otro invento para cuando tenga un poco de tiempo.

Abro este hilo para ir desarrollando la idea.
Admito todo tipo de sugerencias y comentarios!!! :pulgar2:

Y lo primero que se me ha venido a la mente, reconozco que es muy predecible je,je,je
Un nuevo mini-ampli para casa, usando el previo del canal lead del SLO y una etapillla de potencia con una 6V6 en single end.

Y ya puestos, con loop de efectos (pasivo), control de depth como el SLO "de verdad" (en esta etapa de potencia con una 6V6 en SE no sé si se puede) y selección triodo/pentodo de la 6V6.

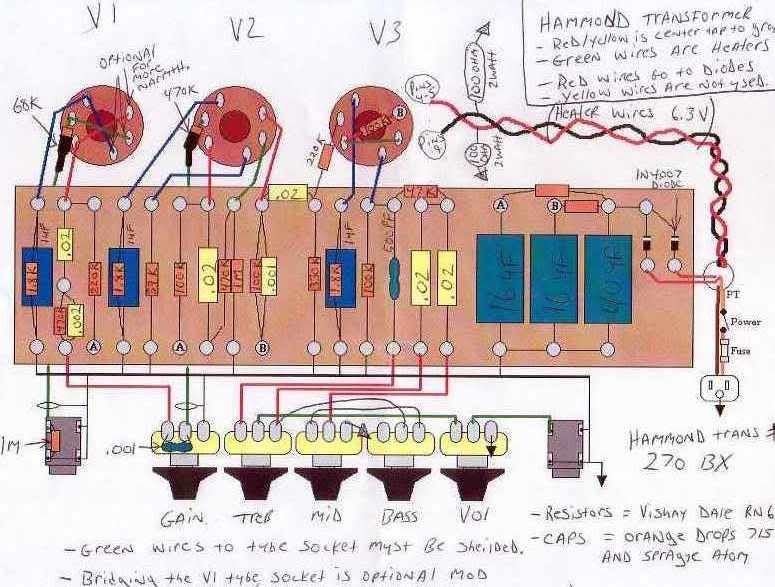

Para el previo, he pensado en este layout que es sencillísimo y ya lo he montado en dos ocasiones (suena muuuuuy bien!)

Imagen
En el foro hay un par de hilo sobre la construcción de este previo.
Luego lo busco y pongo el enlace.

Y para la etapa de potencia, he estado buscando por la red y hay un montón de ejemplos de 6V6 en single end, sobre todo de amplis fender tipo princeton y similares.
Pero creo que partiré de este que pongo a continuación porque lo veo muy claro (y no hay mucha diferencia con los fender que decía):

http://livinginthepast-audioweb.co.uk/i ... amp-se-6v6

Imagen


Para este proyecto, creo que sería una opción buena y barata estos trafos:
Salida:
http://www.musikding.de/Output-transformer-SE

Potencia:
http://www.musikding.de/Power-transform ... x-230V-63V



También pensé en hacer una etapa co una 6L6 en single end je,je,je pero sólo enconrtré ejemplos en equipos hi-fi y me eché para atrás.

En fin, ya tengo hecho un dibujo de layout provisional, pero lo estoy revisando antes de ponerlo aquí.

No me enrollo más por ahora.

Saludos!
Última edición por nakonzaid el 31 Mar 2014 14:30, editado 1 vez en total
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor limoncello » 17 Mar 2014 13:52

Uys, pues te voy a seguir que estoy ahí con ideas similares (para encargar no hacerlo yo , que soy un muñón xDD)

Será formato cabezal? en ese caso, qué tienes pensado para el mueble?
http://www.facebook.com/invainmetal
http://www.invainmetal.com
http://www.youtube.com/user/invainmetalvideos

-Equipo A
ESP Eclipse
IV amps "War Machine"
Engl 2x12 pro vertical
Eq. 7 bandas biyang
Inalámbrico line6 relay G30

-Equipo B:
Kitty Hawk Quattro/Peavey Rockmaster
Torpedo C.A.B
BC Rich Warlock/Ibanez RG550
2x12 HB vintage jesen C12K/WGS veteran 30
Valoración: 1.19%

limoncello
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2148
Registrado: 01 Mar 2010 14:24
Ubicación: Rivas-Madrid
Puntos: 90.000
Ha agradecido: 87 veces
Le han agradecido: 137 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 17 Mar 2014 13:59

Sí, la idea es hacerlo en plan cabezal pequeñajo.
Pero vamos, que por ahora es sólo un proyecto para ir depurando
La construcción tiene que esperar un poco jejejeje
Eñ futuro mueble lo hare simple., sin muchas florituras jejejeje y según me quede lo forro con tolex o simplemente lo barnizo, que me mola bastante
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 17 Mar 2014 14:09

Yo creo que para casa es mucho una 6v6 si quieres distorsión de etapa, en esta misma sección colgué (ande andará :risamorada: ) un proyecto de un push/pull de 1.2 watios con una 12AU7 que el compañero manumim montó y documentó añadiéndole el previo punto a punto del jcm800 (que también diseñé yo :risamorada: ) para formar un ampli completo:

viewtopic.php?f=182&t=269309

También tienes la opción de una etapa single ended de 5 watios con EL84, que sigue siendo mucho para casa:

http://www.ax84.com/index.php/oldprojec ... d=hioctane
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 17 Mar 2014 14:26

Ya, si tengo una etapilla single end con una el84 jejejeje
Se la acoplé al previo del jcm800 y también a un previo bogner xtc
Suena muy bien, y volumen tiene a chorros para casa
Pero se deja domar muy bien, y con el triodo/pentodo da mucho juego
El nuevo proyecto lo quiero hacer con 6v6 por probar con esta válvula y para sacar un sonido más cálido que la el84.
Además, no quiero saturar la etapa de potencia jejejeje
El proyecto con la 12au7 ya lo había visto. Lo tengo en el grupo de futuros proyectos! Jejejeje
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 17 Mar 2014 14:34

Pues lo interesante de la 6V6 es saturarla, en limpio no vas a sacarle el partido que se merece. Echale un vistazo a este vídeo donde se aprecia bastante bien:

Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 17 Mar 2014 15:28

Cuando estuve buscando info sobre la 6v6 en SE vi este video.
Es que como quiero usar el previo del canal lead del SLO, quería una etapa lo más limpia posible y cálida.
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 17 Mar 2014 16:51

Mira, lo mismo le pongo la etapilla con la 12AU7 al previo que ya tengo hecho, para ver cómo suena y tal :pulgar2:
Y lo de que tenga salida para cascos me vendría estupendo ahora (por la niña...)
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 18 Mar 2014 14:19

Volviendo al proyecto del previo SLO + 6V6SE, los trafos que he puesto van bien, no?
Vamos, poe especificaciones creo que valen
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 18 Mar 2014 14:30

Por lo poco que se puede ver en la página el de salida es correcto, el de potencia da un voltaje HV un poco bajo para el slo.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 18 Mar 2014 17:17

He visto otro toroidal con un poquito más:

https://www.tube-town.net/ttstore/produ ... -56VA.html

Pone que el secundario de alta es de 300v 0,1A
Y si pido las cosas en tubetown, optaría por este otro para la salida:
https://www.tube-town.net/ttstore/produ ... ersal.html
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 18 Mar 2014 17:39

Pues esos dos son perfectos siempre que el voltaje HV del de potencia sea AC, que parece que así es.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 18 Mar 2014 17:55

No te entiendo.
Te refieres a si los datos es en alterna? Supongo que sí, no?
Habrá que rectificar para que sra continua, con la consiguiente subida de voltaje
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 18 Mar 2014 21:30

Sí, es que a veces los fabricantes dan el dato de voltaje final rectificado a contínua y otras no, cada uno a su bola pero mirando los voltajes que dan para los devanados de filamentos parece que sean AC.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 19 Mar 2014 13:05

Ojala el resultado sea así:
http://m.youtube.com/?gl=ES&hl=es#/watch?v=yNE5fnsyp08

Cómo suena ese pequeñajo!!!
Como dice el menda del vídeo, i can't believe this little son of a bitch!
Jejejeje
Es más fuerte la amenaza que la ejecución.
Valoración: 1.19%

nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 19 Mar 2014 14:16

A mí me suena bastante procesado el sonido, de todas formas me suena más a jcm800 que a slo, el slo es más chillón, de todas formas dice que era un proyecto bassman que acabó modificando para que fuera slo.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 19 Mar 2014 16:26

Sí, leí los comentarios a ver qué desvelaba el menda je,je,je
Lo malo es que tiene ya unos añitos el video.
Me encanta como suena ese bicho :babeo:

Una cosa:
El primer trafo de potencia que puse dice que tiene en el secundario 2 conexiones de 230 (a 0,1A):

http://www.musikding.de/Power-transform ... V?lang=eng

Y digo yo: no podría usar este trafo como en el layout ese que he puesto al principio del preamp para obtener un voltaje suficiente?
Es decir, si a cada cable del secundario de 230v le ponemos un diodo para rectificar y unimos la salida de éstos, el voltaje que obtenemos no sería suficiente para el invento?
(es que echando cuentas, me sale bastante mejor usar este trafo y pillar el resto de cosas también en musikding)
:nada:
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 19 Mar 2014 16:53

Puedes conectar los secundario en serie (en fase o en contrafase) si los conectas de una manera sacas 230-0-230 (y si los conectas de la otra 0-0-0 :risamorada: ) que serían o bien 460x1.41 voltios tomando los dos extremos de 230V o 230x1.41 (unos 350 voltios DC) enviando la toma central a masa. No es mal voltaje para el previo pero tienes que ver si te vale para la etapa que vayas a usar. Con una EL84 sí te valdría, para la 6V6 sería recomendable algo más.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 19 Mar 2014 17:00

Pues estaba más preocupado por alcanzar los voltajes en el previo tipo SLO :?
La 6V6 pensaba alimentarla con un voltaje entre 250 y 300v (saqué esta conclusión según el esquema y el datasheet de la válvula :nada: )
Voy desencaminado? :?:
Es más fuerte la amenaza que la ejecución.
Valoración: 1.19%

nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 19 Mar 2014 17:12

Los voltajes que sacarías para la parte del previo te irían perfectos para el slo, si el diseño con 6V6 de la etapa te pide esos voltajes entonces te vale perfectamente ese transformador. La 6V6 necesita 0.45A así que sí te vale.

Si te fjas en el esquema del slo, la alimentación del previo es con B2(378V), B3(350V) y B4(359V):

Imagen
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 2.38%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 19 Mar 2014 17:19

Muchísimas gracias por la aclaración y la explicación! :pulgar2:
Joer, así da gusto!

Bueno, pues entonces parece que puedo usar ese trafo de potencia.
Así me ahorro unas pelas je,je,je


Ahora tengo que investigar si se puede poner (y cómo) el famoso control "Depth" del SLO en esta etapa de potencia SE...
Lo tengo dibujado en el layout que estoy haciendo del proyecto.
A ver qué os parece cuando lo suba.

Saludos!
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 25 Mar 2014 15:04

Voy un poco a trompicones, que como sabéis ahora no ando muy sobrado de tiempo... :nada:

En fin.
Voy a concretar un poco más el proyecto.

En primer lugar, el futuro bicho ya tiene nombre :risaverde: ja,ja,ja,ja,ja,ja

"Little Bastard"

:mellado: :mellado:

No muy original, lo sé. Pero certero je,je,je

Como dije al principio, resumiendo, la idea es simple: previo del canal lead del SLO y etapa de potencia con una 6V6 en single end.
Planteamiento claro y, espero, efectivo.
No pretendo hacer un clon enano del SLO, que conste.
Sólo un ampli pequeñín con un buen tono en la distorsión a volumen manejable para casa "y un poco más" (coletilla manida donde las haya en el mundo de los mini-amplis, así que no me he podido resistir :leccion: ja,ja,ja)

Así que mi pérfido plan :master: es usar un layout muy simple y fácil de construir que encontré hace tiempo (y que ya he probado satisfactoriamente con anterioridad), del canal lead del SLO.
Y a la salida del pote de "Vol", en vez de llevar la señal a un jack, llevarla directamente a la entrada de la válvula de potencia de la etapa (intercalando un condensador de 0,022uF).
Una imagen (cutre) vale más que mil palabras:

(la parte de la fuente de alimentación está tachada porque la definitiva será algo diferente y además irá por separado en su propia plaquita, claro).


Imagen


Imagen


Veréis que en el esquema de la etapa que he eliminado la 6NS7 ya que no voy a construir una etapa stand alone: pretendo conectar directamente la salida del previo a la entrada de la 6V6.

Y he tachado también el "Negative feedback":
El motivo es que pretendo añadir el control de "Depth" como en el SLO.
A ver si en este punto alguien puede echarme un cable confirmando o corrigiendo, please, que creo que me en esto me estoy perdiendo... y no sé si lo que he pensado es una burrada!
Creo que la idea es coger la señal del secundario del Trafo de salida y después de añadir dos condensadores (100nF y 4,7nF) junto con un pote de 1M logarítmico, enviar la señal a la entrada de la válvula de potencia.

Esquema del SLO:

Imagen

Y (la burrada) que he pensado para implementarlo en mi etapa de potencia:

Imagen




A continuación os pongo un layout PROVISIONAL que he dibujado.
Lo explico un poco:
En él todavía no está la fuente de alimentación ni el loop de efectos pasivo que le quiero poner.
Tampoco está el "Depth" porque, como decía antes, no lo tengo nada claro. Así como la posible opción de hacer la válvula de potencia seleccionable triodo/pentodo.
De todas formas, este layout es "lo gordo" del proyecto je,je,je
El condensador de 0,001 del pote de "Gain" (que se supone que da un carácter más brillante al sonido) lo he puesto en un interruptor para que sea seleccionable.


Imagen



Comentarios, críticas, aportes, ideas, jamones,...... todos bienvenidos!!!!!
:manifiesto:
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 25 Mar 2014 15:33

Pues creo que lo correcto sería mantener la 6SN7 en la etapa y reemplazar el bucle NFB por el control DEPTH del SLO, si lo llevas al seguidor catódico del bucle de efectos le puede bajar la ganancia y cambiar el carácter al previo. Aparte añadiéndole una entrada extra podrías utliizar la etapa para amplificar cualquier otro previo.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 1.19%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor nakonzaid » 25 Mar 2014 15:52

Pues me dejas a cuadros.
No pensaba que fuera necesaria la 6SN7
Vamos, estaba convencido de que no lo era.
Joer
Es más fuerte la amenaza que la ejecución.
nakonzaid
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 22 Dic 2002 01:48
Ubicación: Madrid
Puntos: 6290.000
Ha agradecido: 148 veces
Le han agradecido: 86 veces

Re: Nuevo proyecto (sobre el papel): SLO lead preamp + 6v6SE

Notapor masterofmuppets » 25 Mar 2014 15:55

Sólo te hace falta si quieres implementar el control DEPTH que no es más que un bucle NFB con un filtro pasa baja, igual que el PRESENCE es un bucle NFB con un filtro pasa alta.
Imagen
Imagen

. Una persona no vale lo que tiene sino lo que te da.

. Ahorra agua mientras te lavas la cara, tengo que llenar mi piscina.

. Recordamos a nuestra clientela que el oráculo ya sólo
atiende a clientes de pago y no a gorrones.
Valoración: 2.38%

masterofmuppets
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 5670
Registrado: 05 Ago 2013 21:55
Ubicación: Cazando conejos y acariciando koalas, ya podría ser al revés...
Puntos: 0.000
Ha agradecido: 613 veces
Le han agradecido: 881 veces

Siguiente
Foro Estadísticas

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 16 invitados

Opciones

Volver a El rincón del DIY

cron
