[Guitarramania Signature] Presentación Pala + Inlays

Notapor Elneno » 06 Abr 2009 08:52

**NOTA: DEBIDO A LA SEMANA SANTA, QUE MUCHA GENTE SE HA IDO, HE DECIDIDO PROLONGAR LOS DISEÑOS DE LOS CLAVIJEROS PARA QUE NADIE SE QUEDE SIN ENVIAR SUS PROPUESTAS, PARA NO RETRASAR EL PROYECTO, SUMAMOS, ADEMÁS, LOS INLAYS QUE TOCARÍAN ESTA SEMANA**

Los diseños a presentar estas dos semanas son los siguientes:

- Clavijero: forma, distribución de clavijas y logos(del 6 al 19 de Abril)
--> Votaciones Clavijero: del 17 al 19 de Marzo.

- Inlays del mástil: dibujos, diseño y distribución tanto en el diapasón como en el lateral (del 13 al 19 de abril)
--> Votaciones Inlays: del 17 al 19 de Abril.


Vamos a darle a la cabeza!!!!

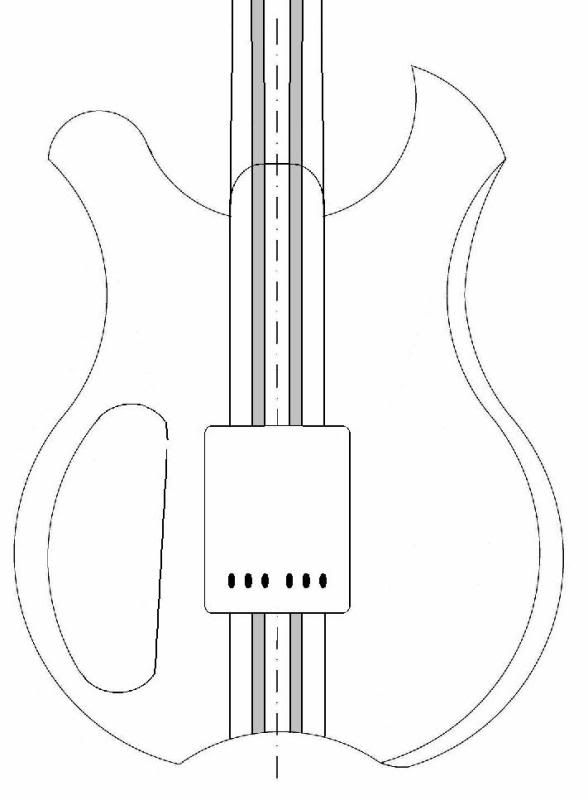

Cuerpo ganador:
Imagen

Mástil ganador:
Imagen

Imagen

ENSAMBLAJE: "NECK THROUGH" de 5 piezas, coincido en que arce (3) y castaño o palorosa (2) sería lo ideal.
PERFIL: en "C" simétrico
ESCALA: 648 mm (25.5")
TRASTES: 24 trastes jumbo (Dunlop 6105), sólo los trastes 22, 23 y 24 dentro del cuerpo de la guitarra
DIAPASON: ébano o palorosa, muy delgado, como el de las stratos; 2 ó 2.5 mm de grosor en los bordes
RADIO DIAPASON: 406 mm (16")
ANCHO EN LA CEJUELA: 43 mm
ANCHO EN EL TRASTE 24: 58 mm
GROSOR EN PRIMER TRASTE: 21 mm
GROSOR EN TRASTE 12: 21 mm
ALMA: DOBLE ACCION con tapa de ajuste en el cabezal

Creo que el resto de los detalles como cejuela, bindings e inlays se corresponde con la próxima semana, pero por si acaso:

INLAYS LATERALES: PUNTOS, justo en la unión entre el mástil y el diapasón
INLAYS DIAPASON: NO, sólo el logo del proyecto en el traste 12.
SIN "BINDINGS" LATERALES
Última edición por Elneno el 12 Abr 2009 23:13, editado 1 vez en total
Elneno
Este se queda...
Este se queda...

Mensajes: 156
Registrado: 08 Jul 2006 16:04
Ubicación: Madrid
Puntos: 1115.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Notapor virtuoso1965 » 06 Abr 2009 11:11

Ahí van mis propuestas, mi preferida es la C (una mezcla de pala de PRS, Ibanez "ice" y Seagull), las otras dos son más clásicas y están basadas en la pala de las Gibson.

En todos los casos el cabezal llevaría una tapa de 2 mm de madera igual a la del cuerpo en el frontal y la parte trasera dejaría ver la continuación de los listones del mástil "neck through", sin volutas y sin ensamblajes, todo de una pieza.

El logo sería sólo una "G" con un un acabado igual al del inlay del traste 12 del mástil.

No llevarían tapa en el ajuste del alma ("truss road"), que es la única parte que no he hecho a escala, he intentado ajustar las imágenes para que se vean a tamaño real en pantalla.

Imagen
Imagen
Imagen

La inclinación de la pala con el mástil sería de entre 10 y 15 grados según la inclinación del mástil con el cuerpo (ese detalle se debe calcular cuando sepamos que tipo de puente va a llevar la guitarra) para evitar la necesidad de guías para las cuerdas.

Imagen

Vote por virtuoso1965 ( :mellado: , otra vez estoy de campaña electoral)
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor Txemachine » 06 Abr 2009 16:37

Aquí va el clavijero que tenía preparado. Las caras que no se ven, serían con el mismo acabado y color que el resto del mástil y la inclinación de 13º.

Imagen
Txemachine
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2376
Registrado: 14 May 2008 10:54
Ubicación: Kny de Bcn
Puntos: 7810.000
Ha agradecido: 255 veces
Le han agradecido: 259 veces

Notapor Martiniano » 09 Abr 2009 22:23

Bueno, este es mi humilde aporte, hecho a mano alzada en 10 minutos

Imagen

Por si no se dan cuenta, el firulete de arriba es un "G" :mrgreen:

Abrazos desde Argentina :saludos:
Martiniano
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 84
Registrado: 08 Feb 2009 04:35
Ubicación: Donde el Diablo perdio el poncho, Argentina
Puntos: 560.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor Elneno » 09 Abr 2009 22:28

jajajaj tenías la misma idea que yo, martiniano :D

No se si se ha ido mucha gente de vacaciones esta semana santa. Creo que debería dar una semana más al clavijero para dar opción a la gente que se ha pirado a presentar diseños y a votar.

Os importa ese cambio de fechas?
Elneno
Este se queda...
Este se queda...

Mensajes: 156
Registrado: 08 Jul 2006 16:04
Ubicación: Madrid
Puntos: 1115.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Notapor Insekto! » 09 Abr 2009 22:47

Hombre, a mí no me importa :pulgar2: lo único es que el domingo o el lunes será el último día que tenga internet (a no ser que sea en la uni, pero...) porque me vuelvo a mi humilde piso de estudiantes :roll:
Así que dejaré mi voto antes de irme :wink:
You know what I really like in a woman? Me! :hombrecito:
Imagen
Insekto!
Avatar de Usuario
Preparando la bombona de GAS
Preparando la bombona de GAS

Mensajes: 1961
Registrado: 22 Sep 2006 18:25
Ubicación: Cuenca, las casas colgadas de luto por la desaparición del "litri"
Puntos: 2630.000
Ha agradecido: 9 veces
Le han agradecido: 4 veces

Notapor Elneno » 09 Abr 2009 22:55

Ok Insekto.

Podemos abrir las votaciones desde mañana hasta el domingo 19, además de presentar más diseños de clavijeros durante toda la semana.

Si preferís que las votaciones sean desde el viernes 17 hasta el domingo 19, comentale a virtuoso que tenga tu voto en cuenta. Por mi puedes votar en este hilo o en un mensaje privado.
Elneno
Este se queda...
Este se queda...

Mensajes: 156
Registrado: 08 Jul 2006 16:04
Ubicación: Madrid
Puntos: 1115.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Notapor virtuoso1965 » 09 Abr 2009 23:30

Por mí no hay problema en que Insekto! ponga el voto aquí o me lo envíe por privado, siempre que quede claro que podrá cambiarlo si encuentra alguna opción más interesante que las que se han presentado hasta ahora.

Por lo demás creo que lo mejor es dejar las votaciones de cabezal e "inlays" para los días 17, 18 y 19 y que los que voten lo hagan conociendo todas las opciones presentadas.
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor Insekto! » 12 Abr 2009 22:32

Mi primer diseño es el de martiniano; y como segunda opción, escojo el A de virtuoso :pulgar2: (No los he puntuado porque no sé cuántas opciones se presentarán al final).
Bueno, gracias por dejarme votar antes de fecha (soy un primor :mellado: ).
Ya me enteraré cuál gana :saludos:
You know what I really like in a woman? Me! :hombrecito:
Imagen
Insekto!
Avatar de Usuario
Preparando la bombona de GAS
Preparando la bombona de GAS

Mensajes: 1961
Registrado: 22 Sep 2006 18:25
Ubicación: Cuenca, las casas colgadas de luto por la desaparición del "litri"
Puntos: 2630.000
Ha agradecido: 9 veces
Le han agradecido: 4 veces

Notapor virtuoso1965 » 13 Abr 2009 20:23

Pues yo voy a ser coherente con lo ya dicho en mis anteriores propuestas:

Inlays laterales en el mástil: sólo los puntos indicadores de los trastes, uno en los trastes 3, 5, 7, 9, 15, 17, 19 y 21 y dos puntos en los trastes 12 y 24.

Un único inlay frontal en el traste 12 con el logo del proyecto "GMN-01"

Y en el cabezal la "G".

En cualquier caso el material de los inlays sería una madera que contrastase con las elegidas para el mástil, si al final es un mástil de arce y palorosa con diapasón de ébano los inláys laterales serían de palorosa y los frontales de arce.

Imagen

Imagen
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor Elneno » 13 Abr 2009 21:35

Martiniano escribió:Bueno, este es mi humilde aporte, hecho a mano alzada en 10 minutos

Imagen

Por si no se dan cuenta, el firulete de arriba es un "G" :mrgreen:

Abrazos desde Argentina :saludos:


Como dije la otra vez, esta me gusta.

Y los Inlays:
- en el diapasón, sin inlays, salvo en el 12, un G.
- En el borde, números romanos (III, V, VII, IX, XII, XV...)
Elneno
Este se queda...
Este se queda...

Mensajes: 156
Registrado: 08 Jul 2006 16:04
Ubicación: Madrid
Puntos: 1115.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Notapor ANGELMAP » 13 Abr 2009 23:02

:risanaranja: No presento pala esta vez. Se me ha adelantao Martitiniano :risanaranja:
La sabiduría me persigue, pero yo soy más rápido
ANGELMAP
Avatar de Usuario
Bombona de GAS saliéndose
Bombona de GAS saliéndose

Mensajes: 3111
Registrado: 09 Sep 2007 22:41
Ubicación: León
Puntos: 3505.000
Ha agradecido: 26 veces
Le han agradecido: 81 veces

Notapor Martiniano » 14 Abr 2009 03:21

- En el borde, números romanos (III, V, VII, IX, XII, XV...)


La verdad que esto no me lo puedo ni imaginar :ein:

VOTEN POR MI :risaverde:
Martiniano
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 84
Registrado: 08 Feb 2009 04:35
Ubicación: Donde el Diablo perdio el poncho, Argentina
Puntos: 560.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor virtuoso1965 » 14 Abr 2009 09:55

Martiniano escribió:VOTEN POR MI :mrgreen:


:leccion: Te falta convicción y eso el electorado lo nota, hay que hacerlo así:

Vote por virtuoso1965 ( :mellado: )
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor duff » 14 Abr 2009 10:25

El diseño de la pala de Martiniano es una virguería, me encanta.
Nuestro MySpace -> JAMES BONZO
duff
Avatar de Usuario
Se ha quedado...
Se ha quedado...

Mensajes: 296
Registrado: 20 May 2005 19:43
Ubicación: Madrid
Puntos: 1520.000
Ha agradecido: 12 veces
Le han agradecido: 21 veces

Notapor virtuoso1965 » 14 Abr 2009 12:20

Martiniano escribió:
Elneno escribió:
- En el borde, números romanos (III, V, VII, IX, XII, XV...)


La verdad que esto no me lo puedo ni imaginar :ein:


Se podría hacer utilizando el mismo método de transferencia térmica que se usa para hacer placas de circuito impreso:

http://www.taringa.net/posts/info/84533 ... sero_.html

La temperatura necesaria para que la lámina plástica del papel se pegue a la madera es muy inferior a la que hace falta para quemarla o marcarla, así que no creo que debamos descartarlo por motivos técnicos.
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor Martiniano » 15 Abr 2009 05:14

El diseño de la pala de Martiniano es una virguería, me encanta


No se lo que significa "virgueria",pero gracias, creo :wink:

VOTEN POR MI :risaverde:
Martiniano
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 84
Registrado: 08 Feb 2009 04:35
Ubicación: Donde el Diablo perdio el poncho, Argentina
Puntos: 560.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor ANGELMAP » 15 Abr 2009 14:16

Virgueria significa, que es una maravilla. Algo bonito, fantástico y muy bien hecho y al detalle.
La sabiduría me persigue, pero yo soy más rápido
ANGELMAP
Avatar de Usuario
Bombona de GAS saliéndose
Bombona de GAS saliéndose

Mensajes: 3111
Registrado: 09 Sep 2007 22:41
Ubicación: León
Puntos: 3505.000
Ha agradecido: 26 veces
Le han agradecido: 81 veces

Notapor Martiniano » 15 Abr 2009 15:00

Virgueria significa, que es una maravilla. Algo bonito, fantástico y muy bien hecho y al detalle.


Ah, jaja, muy al detalle que digamos no está :oops:
:mrgreen:

Saludos :saludos:
Martiniano
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 84
Registrado: 08 Feb 2009 04:35
Ubicación: Donde el Diablo perdio el poncho, Argentina
Puntos: 560.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor Oxe » 16 Abr 2009 12:47

llego?
estoy mas perdioooo...

Imagen
Imagen
---
Rosas cortadas en flor
Imagen
Oxe
Avatar de Usuario
Empezando a llenar la bombona
Empezando a llenar la bombona

Mensajes: 2389
Registrado: 03 Feb 2006 12:45
Ubicación: Castelloditano
Puntos: 3635.000
Ha agradecido: 2 veces
Le han agradecido: 8 veces

Notapor virtuoso1965 » 16 Abr 2009 13:29

Por llegar llegas, pero les has dado un toque muy negativo:

Imagen
ImagenImagen
virtuoso1965
Avatar de Usuario
Buscad extintores
Buscad extintores

Mensajes: 7720
Registrado: 25 Ago 2007 15:00
Ubicación: Aquí mismo... pero en otros sitios
Puntos: 46210.000
Ha agradecido: 876 veces
Le han agradecido: 954 veces

Notapor ANGELMAP » 16 Abr 2009 21:15

Que guapa la B. :shock: Decididamente no estoy a la altura. :risaverde:
La sabiduría me persigue, pero yo soy más rápido
ANGELMAP
Avatar de Usuario
Bombona de GAS saliéndose
Bombona de GAS saliéndose

Mensajes: 3111
Registrado: 09 Sep 2007 22:41
Ubicación: León
Puntos: 3505.000
Ha agradecido: 26 veces
Le han agradecido: 81 veces

Notapor mustavaris » 16 Abr 2009 22:31

Hola colegas!
Pues mi diseño de pala es este, yo le llamo pala abierta, he estado pensado en dos opciones, con las clavijas 5+1 o 4+2 al final creo que le queda mejor al tipo de diseño de la guitarra la pala 5+1Imagen
Imagen
En cuanto a los inhalys ya comente la idea de la fibra optica, es un buen sistema ya que realmente no es dificil de instalar , solo es cuestion de paciencia, el proyecto es de doble punto , y en el traste 12 y 24 triple punto luminoso, otra ventaja de la fibra optica es que despues de colocada se puede eleguir el color que se desee, por supuesto que los puntos laterales tambien son luminosos
Imagen
Imagen
Como veis yo sigo con mi rollo :mellado:
Hasta la proxima :saludos:















[/img]
mustavaris
Este se queda...
Este se queda...

Mensajes: 151
Registrado: 20 Jun 2005 12:41
Ubicación: Barcelona
Puntos: 820.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Notapor Martiniano » 17 Abr 2009 00:32

Mustavaris, si bien el forrado en piel no me termina de convencer, lo que estas haciendo me parece genial.

Exijo que ya mismo abras un topic y nos cuentes todo sobre eso :mrgreen:

Saludos
Martiniano
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 84
Registrado: 08 Feb 2009 04:35
Ubicación: Donde el Diablo perdio el poncho, Argentina
Puntos: 560.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor mustavaris » 17 Abr 2009 09:19

Hola amigo.
Prometo que voy a preparar un topic para explicar esto y lo que querais :periodico:
mustavaris
Este se queda...
Este se queda...

Mensajes: 151
Registrado: 20 Jun 2005 12:41
Ubicación: Barcelona
Puntos: 820.000
Ha agradecido: 0 vez
Le han agradecido: 4 veces

Siguiente
Foro Estadísticas

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 1 invitado

Opciones

Volver a Guitarramania.com Signature
