Miniguia para trabajar la parte posterior del mango

Notapor justadvertencia » 30 Abr 2007 01:22

Esta es una miniguia para trabajar la forma posterior de los diapasónes, si bien hay diferentes métodos para hacerlo de forma manual esta me parece la más rápida y exacta.

Imagen

Lo primero es dejar el diapasón en la medida que querramos nos quede, suponiendo primer traste 21mm y en el traste 12, 23mm..

Imagen

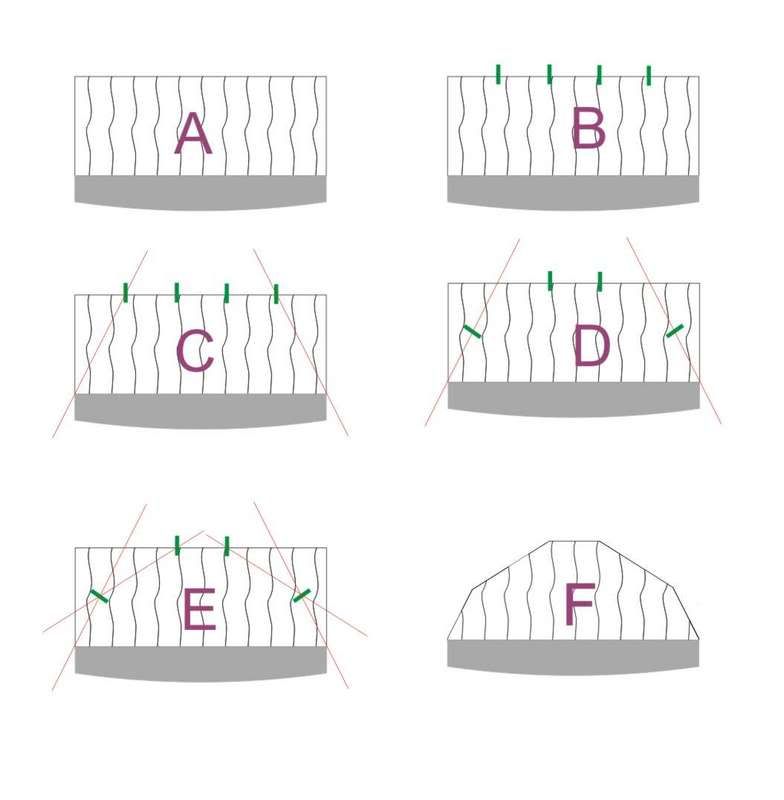

Tomamos la medidas del ancho a la altura de la cejilla (43mm en este diapasón) y la dividimos por 5 (figura B en el esquema), hacemos lo mismo en es traste 12 y tambien dividimos por 5, luego trazamos las lineas que unen estos puntos.

Luego con escofina quitamos la primer cara...

Imagen

Luengo la segunda cara (figura C en el esquema)...

Imagen
Imagen

Luego dividimos las caras obtenidas al centro y trazamos las paralelas (figura D en el esquema).

Quitamos la cara uniendo los puntos como indica la figura E en el esquema...

Imagen
Imagen
Imagen

El resultado tendría que ser similar al de la figura F...
Luego solo queda quitar las aristas con un bastren y terminar de redondear con lijas...

Imagen
Imagen
Imagen

Si queremos experimentar con otros tipos de curvatura solo tenemos que variar el tipo de divisiones, para una curvatura mas plana se divide por 7 en vez de 5, si queremos obtener el tipo de mango anatómico tipo las Wolfgang tendríamos que dividir el mango a la mitad y luego dividir por 3 hacia un costado y por 5 hacia el otro...

Espero le sirva de guia...
Valoración: 1.19%

justadvertencia
Se ha quedado...
Se ha quedado...

Mensajes: 496
Registrado: 20 Ago 2005 18:47
Ubicación: Gualeguay - Entre Rios - Argentina
Puntos: 3110.000
Ha agradecido: 0 vez
Le han agradecido: 3 veces

yeah

Notapor Qel » 30 Abr 2007 09:33

buaa genial, justo lo que me quedaba por ver claramente, que al final nunca se ve, a ver si empiezo con mi proyectitu jeje saludos!
Qel
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 79
Registrado: 27 Ago 2003 11:16
Ubicación: Malaga
Puntos: 240.000
Ha agradecido: 4 veces
Le han agradecido: 0 vez

Notapor machacanotas » 30 Abr 2007 09:52

bestial :pulgar2:

No se cuando empezaré mi proyecto,pero yo iba a empezar a lijar a ojo.
jejeje
menos mal. que leí esto. gracias
machacanotas
Avatar de Usuario
Imparable en el GAS
Imparable en el GAS

Mensajes: 1310
Registrado: 30 Nov 2006 08:20
Ubicación: alcoy (alicante)
Puntos: 95.000
Ha agradecido: 42 veces
Le han agradecido: 79 veces

Notapor ChezMan » 30 Abr 2007 10:25

he visto la luz por fin...

aunque lo he hecho "a ojo" y ha quedado bien, la próxima vez lo hago como has puesto aquí ;)

Gracias!!

:saludos: :saludos:
ChezMan
Avatar de Usuario
Forero estable
Forero estable

Mensajes: 538
Registrado: 23 Ago 2006 16:39
Ubicación: Madrid
Puntos: 2895.000
Ha agradecido: 0 vez
Le han agradecido: 2 veces

Notapor cocuy » 30 Abr 2007 21:22

:indigno: :indigno: :indigno: :indigno: :indigno:

BRABISIMO!!!!

muy buena de tu parte... simple pero eficaz el metodo

ChezMan escribió:he visto la luz por fin...

aunque lo he hecho "a ojo" y ha quedado bien, la próxima vez lo hago como has puesto aquí Wink

Gracias!!

Saludos Saludos


casualmente habiamos hablado de este metodo en uno de tus temas :risaverde:

:saludos:
si la vida te da limones: picalos y cometelos con sal, o tambien puedes hacer pie de limon pero si tienes alguna dolencia en la garganta tanbien sirve para hacer gargaras. Como una vez, cuando... XD
cocuy
Imparable en el GAS
Imparable en el GAS

Mensajes: 1100
Registrado: 29 Ago 2006 17:08
Ubicación: PLC. Venezuela
Puntos: 5845.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor sm-max » 01 May 2007 00:18

Genial....asi se ve bastante claro :pulgar2: :pulgar2: :pulgar2: :pulgar2:



Una pregunta, si queremos un perfil en V?
www.machango.es
Por fin, el 1er disco ya está


www.myspace.com/machango

Entra y deja tu comentario , hay 4 temas colgados
sm-max
Forero estable
Forero estable

Mensajes: 627
Registrado: 14 Ene 2003 00:00
Ubicación: la Palma-Canarias
Puntos: 3425.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor moisho » 02 May 2007 10:56

Justa tio... eres un fiera!!! Una explicación clarísima.

Por cierto, el mastil precioso.
Visita mi blog(podría ser peor)
moisho
Avatar de Usuario
Bombona de GAS saliéndose
Bombona de GAS saliéndose

Mensajes: 3018
Registrado: 16 Jul 2003 16:30
Ubicación: Barcelona
Puntos: 14905.000
Ha agradecido: 1 vez
Le han agradecido: 5 veces

Notapor justadvertencia » 02 May 2007 13:27

Me alegro que aclare un poco el panorama a la hora de trabajar el mango este pequeño tuto, si alguien experimenta con otras formas no dude en contarlo.
justadvertencia
Se ha quedado...
Se ha quedado...

Mensajes: 496
Registrado: 20 Ago 2005 18:47
Ubicación: Gualeguay - Entre Rios - Argentina
Puntos: 3110.000
Ha agradecido: 0 vez
Le han agradecido: 3 veces

Notapor fede » 02 May 2007 16:39

excelente!!!!
:pulgaramarillo: :pulgar2: :pulgarazul:
Imagen
Imagen
fede
Avatar de Usuario
Imparable en el GAS
Imparable en el GAS

Mensajes: 1364
Registrado: 29 Jul 2003 20:29
Ubicación: Argentina
Puntos: 5670.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor william1054 » 02 May 2007 20:11

holas te queria preguntar mas o menos en mi guitarra que estoy construyendo(en los planos) el ancho de el diapason y el mastil 2.5 en el punto mas cercano a la cejilla , y en el punto mas cercano al puente es 2.8 es mucho?? :roll: yo toco acustica(la unica que tengo) que me compre con 2.6cm mas cercano a la cejilla (pero me molesta el ancho un poco) :? ,para los planos solo le baje un poquitin 0.1 cm na mas
la pregunta es que si se puede bajar mas o es mejor dejarlo en 2.5cm?? :leccion:
eso es todo gracias de ante mano
:saludos: :saludos:
ImagenViVa OcTaViA RocK BoLivIaNo CoN AlTuRaImagen
william1054
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 73
Registrado: 06 Ene 2007 18:05
Ubicación: en el inter frente a mi casa
Puntos: 465.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Re: Miniguia para trabajar la parte posterior del mango

Notapor risingforcemaiden » 03 May 2007 01:04

excelente :manifiesto:
risingforcemaiden
Avatar de Usuario
Haciendo méritos para el GAS
Haciendo méritos para el GAS

Mensajes: 801
Registrado: 19 May 2006 23:27
Ubicación: peru
Puntos: 3765.000
Ha agradecido: 0 vez
Le han agradecido: 14 veces

Notapor PH neutro » 03 May 2007 12:26

Estupendo como siempre...


:saludos:
PH neutro
Avatar de Usuario
Haciendo méritos para el GAS
Haciendo méritos para el GAS

Mensajes: 820
Registrado: 23 Nov 2004 19:00
Ubicación: Desubicado... del todo.
Puntos: 3975.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor pablo_seba » 17 May 2007 03:39

Idolo! Yo tengo parado mi primer proyecto por la falta de tiempo y por la falta de huevos para hacer el mastil!!!

Ahora me sacaste un peso muy grande de encima, como varios de aca estaba por hacerlo a ojo y la verdad no esperaba nada del todo bueno.

Muchas gracias!

Pablo. :master:
No Music... No Life!!!
pablo_seba
Avatar de Usuario
Se ha picado ya...
Se ha picado ya...

Mensajes: 139
Registrado: 06 Ene 2007 05:13
Ubicación: Escobar/ Buenos Aires/ Argentina
Puntos: 915.000
Ha agradecido: 0 vez
Le han agradecido: 6 veces

Notapor ninyisax » 19 Jul 2007 15:33

EXCELENTE. Este era uno de los temas que más me preocupaba, no tenia ni idea de por dende empezar.

Despues de ver esto me he decidido definitivamente a empezar mi propia guitarra, eso si, sin prisa poco a poco, las cosas con prisas acaban saliendo como un churro :mrgreen:

Gracias justadvertencia
ninyisax
Avatar de Usuario
Se va picando...
Se va picando...

Mensajes: 91
Registrado: 23 May 2007 18:58
Ubicación: Madrid
Puntos: 750.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor SevenyZ » 19 Jul 2007 21:25

puff...exactamente lo que andaba buscando..... :oops:

GENIAL justa, tío GENIAL (con mayúsculas :pulgar2: )

Venga, a ver si un dia de éstos empiezo el proyecto y os lo ilustro un poco, que ya tengo las maderas en casa.... :pulgar2: :pulgar2:
SevenyZ
Avatar de Usuario
Bombona de GAS saliéndose
Bombona de GAS saliéndose

Mensajes: 3274
Registrado: 18 Abr 2006 15:22
Ubicación: Benimaclet city/Alcàsser (Valencia)
Puntos: 4865.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez
