Construyendo un cuerpo tipo estrato

Notapor Sr_Troncoso » 08 Abr 2006 14:39

Hola.

Hace unos meses, compre una guitarra muy barata, de la casa berihnger, que venia con un ampli a valvula. Y he decidido cambiarle el cuerpo, que es de algo parecido al ocumen, y da miedo de que se roce con algo, ya que es la madera mas blanda que he visto.

La madera que he escogido para el proyecto es el fresno americano, y como el que he encontrado, no me da el ancho, ni el grueso suficiente, y he tenido que ensamblar barias tablitas, 6 para ser exactos, menudo lio ha sido, por que es la primera vez que realizo un proyecto con tanta tabilita :wink:

El reportaje con fotos, esta en el foro que administro; La zona de libre expresion, y a la cual os dejo un enlace.

Editado para incluir en este foro las imagenes

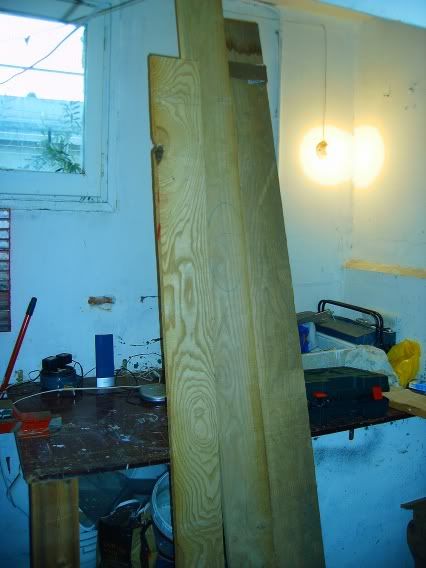

Los tabloncitos de fresno
Imagen

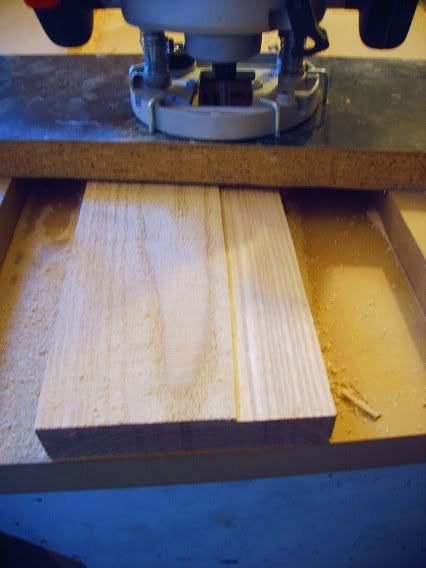

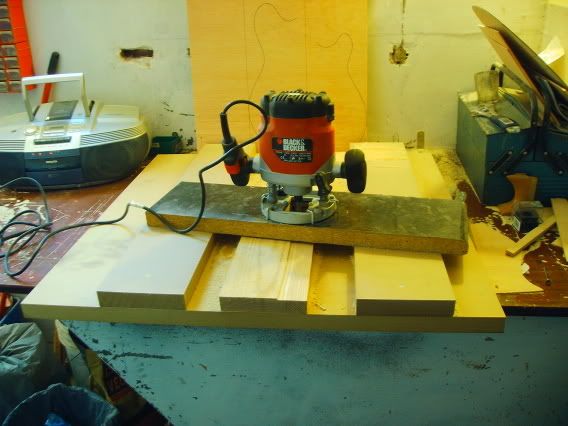

El util que diseñe, para cepillar la madera
Imagen
Imagen

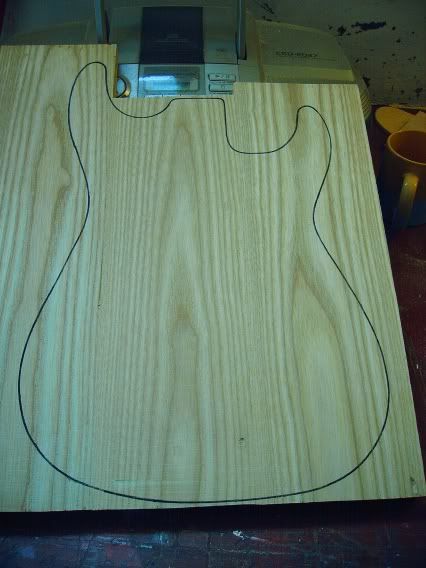

Tres de las seis tablitas ya cepilladas y unidas
Imagen

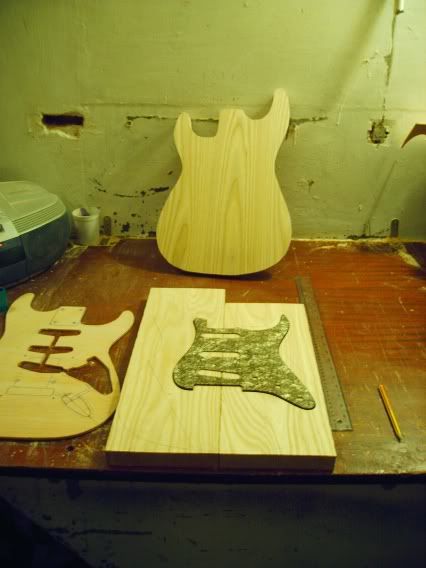

Preparando las otras tres
Imagen


http://www.zonaforo.com/zonadelibreexpresion/viewtopic.php?t=232

Espero que os guste el reportaje.
Última edición por Sr_Troncoso el 30 Abr 2006 14:53, editado 2 veces en total
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Demolitiontattoo » 08 Abr 2006 15:19

No veo la guitarra de parket :mrgreen:

Ademas me cuesta un monton distinguir entre las letras y el fondo :?

Saludos
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 08 Abr 2006 16:10

Solucionado lo de las letras 8)

Y la guitarra de parket esta :wink:

Saludos
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Demolitiontattoo » 08 Abr 2006 17:39

Fuera de coñas no veo ninguna foto :cry:
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 08 Abr 2006 17:44

Lo siento, solo era una configuracion erronea del foro :oops: todo arreglado 8)
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor fauna iberica » 08 Abr 2006 17:55

Hola, me lo parece a mi o es que el cuerpo es delgadisimo. En la ultima foto se aprecia que el zoque apenas tiene madera con el consiguiente riesgo que ello tiene.
Un saludo.
fauna iberica
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 6976
Registrado: 20 Mar 2003 22:33
Ubicación: CÁCERES
Puntos: 19815.000
Ha agradecido: 5 veces
Le han agradecido: 106 veces

Notapor Sr_Troncoso » 08 Abr 2006 17:58

No te lo parece, es que es asi.

La verdad es que realice el fresado, antes de unir tapa y cuerpo, si es que se les puede llamar asi, ya que ambas partes son de fresno.

Editado para incluir fotos


Fresado de los huecos, y corte del contorno de la parte superior
Imagen
Pegando la parte superior a la infrior (por no llamarlas tapa y cuerpo)
Imagen

Saludos
Última edición por Sr_Troncoso el 30 Abr 2006 16:02, editado 1 vez en total
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor fauna iberica » 08 Abr 2006 18:16

Hola, me dices que lo que tiene el fresado es una especie de tapa que debe ir encima de el "cuerpo" por así llamarlo?
NO es una tecnica que se emple así que digamos ya que las tapas son eso tapas pero el mastil como tal va unido a la parta principal del cuerpo y desde luego que son mas gruesas y por ende resistentes.
Un saludo.
fauna iberica
Avatar de Usuario
Incendio asegurado
Incendio asegurado

Mensajes: 6976
Registrado: 20 Mar 2003 22:33
Ubicación: CÁCERES
Puntos: 19815.000
Ha agradecido: 5 veces
Le han agradecido: 106 veces

Notapor Demolitiontattoo » 08 Abr 2006 19:47

Ahora si o veo. no es habitual lo que has hecho, pero a ver como sale.
Asi se aprende. De todos modos se ve bien la madera.

Saludos
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 09 Abr 2006 11:42

Fauna, creo que no me esplique.

El fresno que consegui tiene 27mm de grueso, y para conseguir un grueso de al menos 4Ž5cm he de unir dos tablitas, pero a su vez, el ancho de las tablitas no supera los 14cm, asi que para conseguir en ancho suficiente he de unir a lo ancho tres tabilitas. Pero todas ellas son de fresno.

Saludos.
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 09 Abr 2006 11:45

OK Demolition, de tus post si que se aprende :wink:

He subido nuevas fotos, con el mastil y la electronica.

Editado para incluir fotos


Imagen
Imagen
Imagen
Imagen
Imagen

Saludos.
Última edición por Sr_Troncoso el 30 Abr 2006 16:11, editado 1 vez en total
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Demolitiontattoo » 09 Abr 2006 13:50

Pues se ve muy bien. ¿Le pusistes 6 tornillos de sujecion del cuerpo al mástil? No lo veo bien. Otra osa si no has acabado el mástil puedes hacer con el lapiz el contorno para que coincida con el cuerpo y rebajarlo hasta ese punto. Verás como ganas un monton en comodidad y acceso a los ultimos trastes.

Enhorbuena

Saludos
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 09 Abr 2006 17:30

Gracias Demolition 8)

El mastil esta sugeto al cuerpo con cuatro tornillos.

Y creo que seguire tu consejo en lo del mastil. El cual es el mismo que traia la guitarra de Berihnger, y esta terminado a la cera, asi que no abra ningun problema para llevarlo acabo :wink:

Saludos.
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Krill » 10 Abr 2006 01:39

Los huecos para la electrónica han sido fresados de forma limpísima. ¿Puedes comentar cómo fueron realizados? (plantilla, a pulso....)

Un saludo
When all of your wishes are granted
many of your dreams will be destroyed.
Krill
Avatar de Usuario
Imparable en el GAS
Imparable en el GAS

Mensajes: 1191
Registrado: 11 Jun 2003 23:57
Ubicación: Madrid
Puntos: 4740.000
Ha agradecido: 0 vez
Le han agradecido: 1 vez

Notapor Sr_Troncoso » 14 Abr 2006 18:29

Hola Krill.

Pues estan hechos a pulso, ya que no dispongo de fresa con rodillo arriba 8) quizas un dia de estos, le pida una al Stewmac :? pero de momento uso una fresa del 10 de la casa Boy, que corta como una fiera :pulgar2:
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 17 Abr 2006 10:57

Hola.

Ya estoy lacando el cuerpo, aprovechando estos dias de asueto.

E cuanto pueda os subo unas fotos :wink:

Saludos
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Demolitiontattoo » 17 Abr 2006 11:44

Si la fresa tiene la cuchilla del mismo diámetro que el mango, puedes aprovecharlo, siempre y cuando le heches vaselina en la plantilla para que deslice :pulgar2:

Saludos
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 17 Abr 2006 17:38

Ya lo habia pensado, pero no tengo ninguna con el mismo diametro de corte que el del mango, que seria una del 8, pero me apunto lo de la vaselina :pulgar2:

Saludos
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 17 Abr 2006 21:14

Saludos.

Ahi va una foto mas de como va quedando el lacado 8)

Editato para incluir fotos


Con el tapaporos
Imagen
Con el acrilico
Imagen
Con la manita de nitro
Imagen

http://www.zonaforo.com/zonadelibreexpresion/download.php?id=214
Última edición por Sr_Troncoso el 30 Abr 2006 16:46, editado 5 veces en total
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Demolitiontattoo » 17 Abr 2006 22:48

Me encanta el color. Combina bien con el golpeador :pulgarazul:
Demolitiontattoo
Avatar de Usuario
Quemado intensivo
Quemado intensivo

Mensajes: 13555
Registrado: 10 May 2003 15:15
Ubicación: La Coruña City
Puntos: 56570.000
Ha agradecido: 353 veces
Le han agradecido: 1106 veces

Notapor Sr_Troncoso » 27 Abr 2006 18:32

Hola Demolition. El color lo escogio mi hermana, ya que la guitarra sera para ella.

Os dejo una fotico mas, con el mastil atornillado. Todabia le he de dar una ultima capa de nitro, y una buena pulida, pero quiero esperar un mes, para que este bien seco, todo lo que lleva:

Una capa de tapaporos
dos de ese azul, que es un acrilico metalizado
Y una capa de laca nitrocelulosica.

Imagen

¿Que hago mal, para que no salga la foto?

Bueno, la dejo como enlace.

http://s78.photobucket.com/albums/j118/F_J_R/?action=view&current=Guitarra2.jpg

Saludos
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 27 Abr 2006 18:36

Haber ahora?

Imagen
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 27 Abr 2006 18:39

Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 27 Abr 2006 19:27

Bueno haber si ahora si

[img][img]http://i78.photobucket.com/albums/j118/F_J_R/Guitarra2.jpg[/img][/img]
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Notapor Sr_Troncoso » 27 Abr 2006 19:29

:pulgar2: ahora si :pulgar2:

Imagen
Paz y hermandad
Sr_Troncoso
Avatar de Usuario
Cuenta de mail incorrecta
Cuenta de mail incorrecta

Mensajes: 242
Registrado: 24 Nov 2005 17:51
Ubicación: Barcelona
Puntos: 1400.000
Ha agradecido: 0 vez
Le han agradecido: 0 vez

Siguiente
Foro Estadísticas

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 24 invitados

Opciones

Volver a El rincón del Luthier
